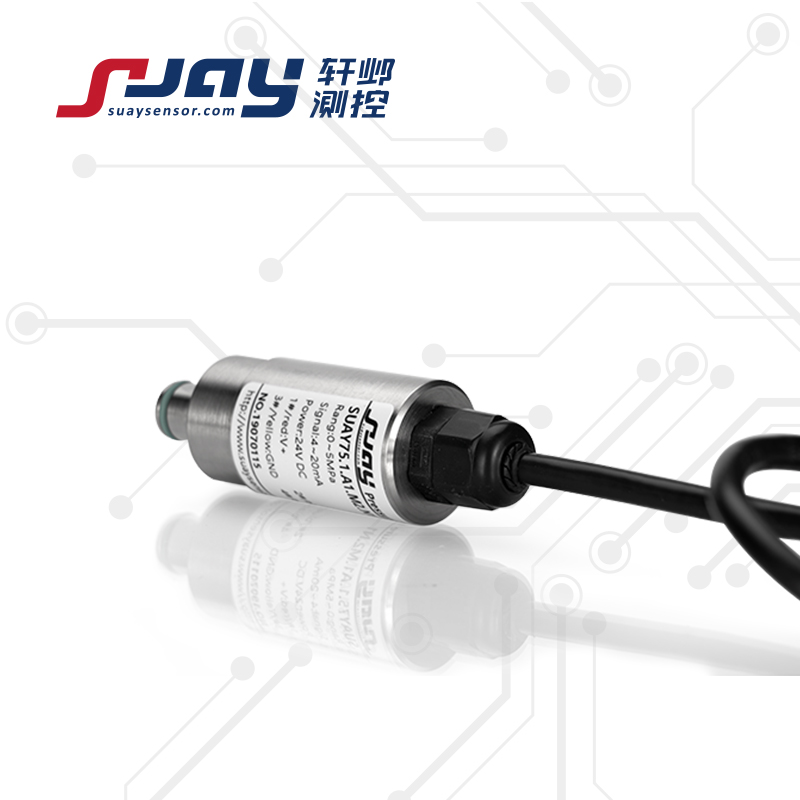

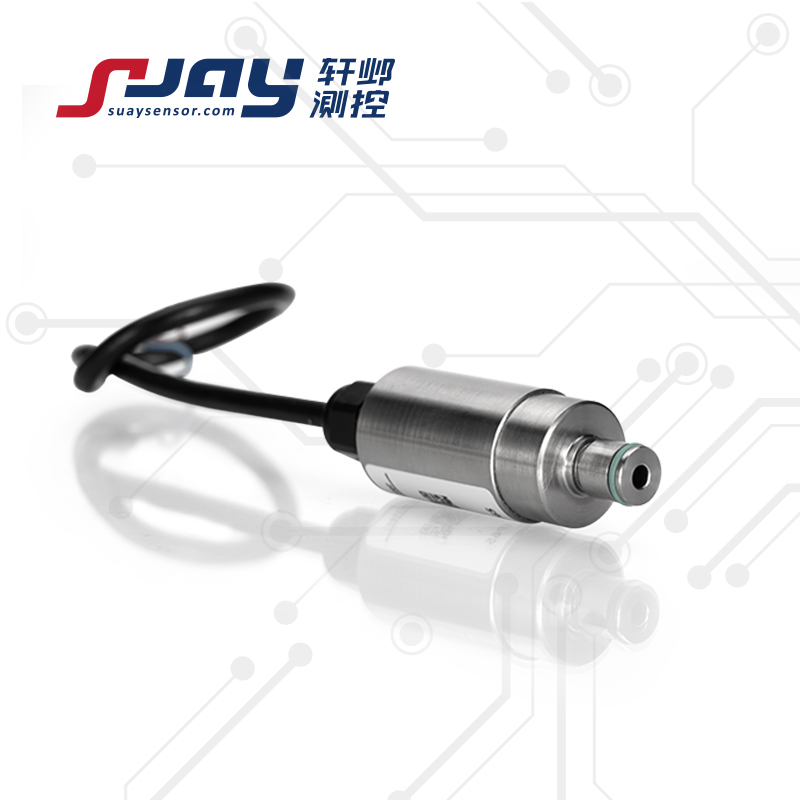

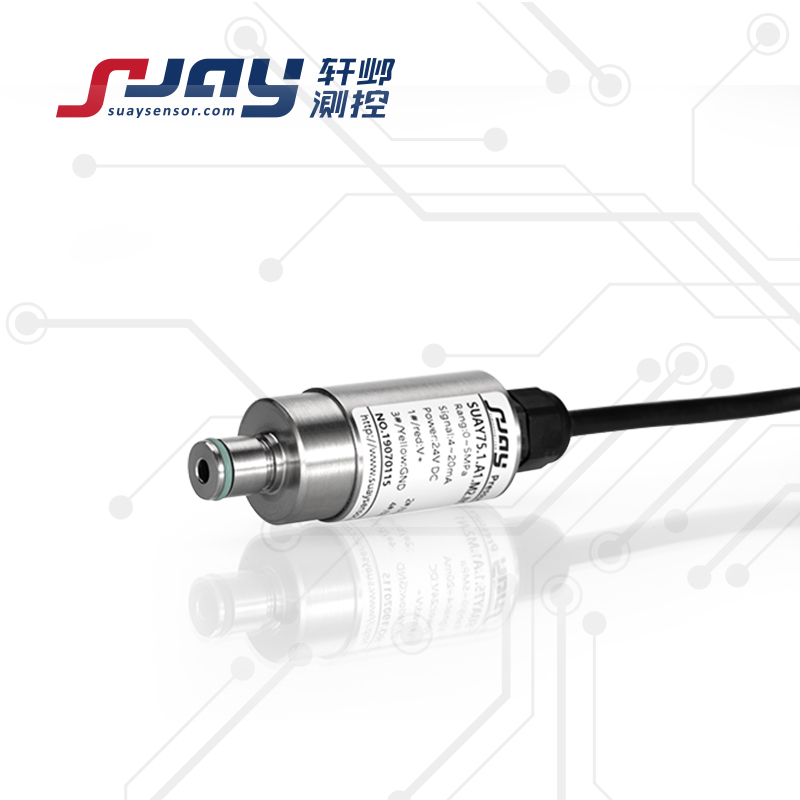

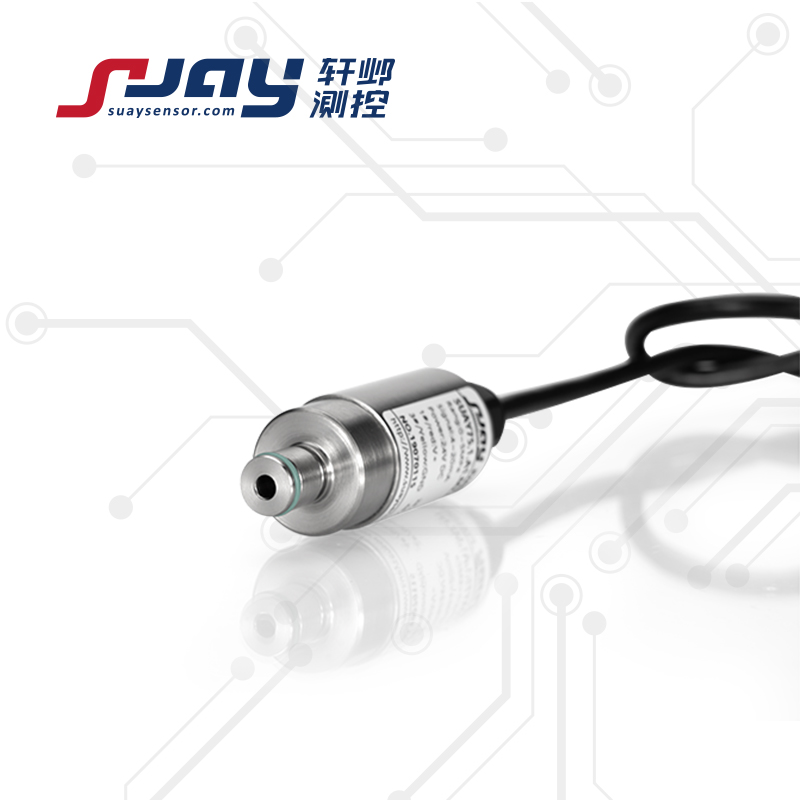

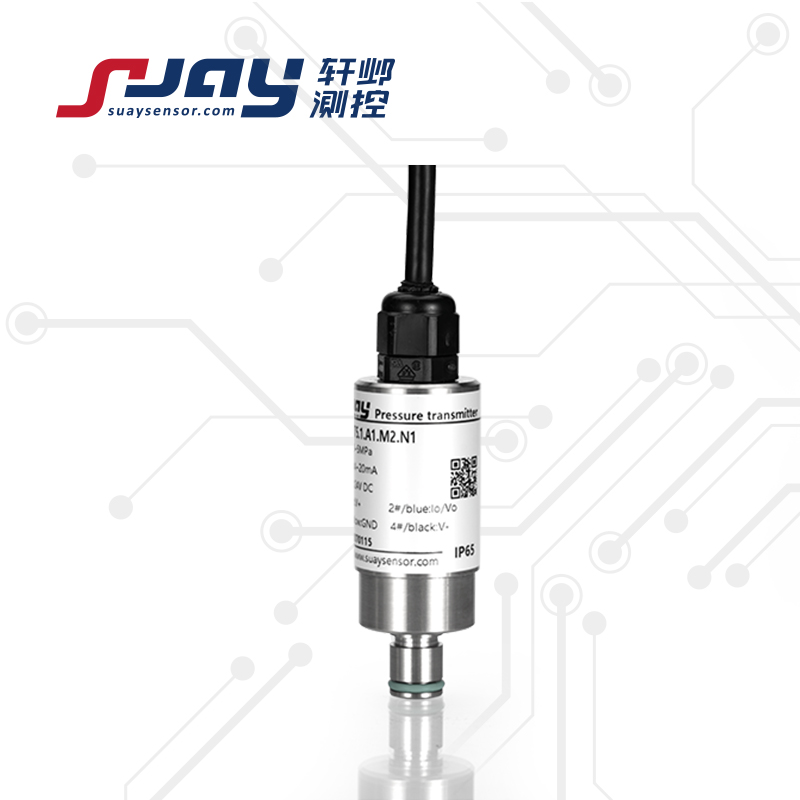

抗沖擊壓力變送器

測量范圍

-100KPa-0-10KPa...1MPa...260MPa

測量介質

與316不銹鋼兼容的氣體/液體/粘稠介質

靜態精度①

±0.1%FS       ±0.25%FS        ±0.5%FS

信號輸出/供電

4-20mA  1-5V    0-5V  0-10V

12-36VDC（典型24VDC）

0.5-4.5V

5VDC/12-36VDC（典型24VDC）

數字信號輸出RS485

5VDC/5-16VDC/24VDC

工作溫度

-40～125℃

補償溫度

-20～80℃

貯存溫度

-40～100℃

抗振動性

±20g   （IEC 60068-2-6）

抗沖擊性

100g，11mS

長期穩定性

典型：±0.1%FS/年        最大：±0.2%FS/年

零點溫度漂移

典型：±0.02%FS/℃       最大：±0.05%FS/℃

靈敏度溫度漂移

典型：±0.02%FS/℃       最大：±0.05%FS/℃

過載能力

2倍滿量程壓力或最大110MPa（取最小值）

有效測量壽命

﹥106壓力循環（P:10-90%FS）

響應時間

≤2   ms

分辨率

大于10-5（通常受限采集顯示設備，理論無限小）

負載電阻

≤（U-12）/0.02 Ω（電流輸出）        >100KΩ（電壓輸出）

絕緣電阻

200M?，100VDC

壓力接口

M20*1.5   G1/4 （典型）；   G1/2  NPT1/4（可選）

電氣連接

接插件或直出電纜2m

接口及殼體材料

304/316L不銹鋼

外殼防護

IP65（插頭型）           IP67（電纜型）　　

安全防爆

Ex iaⅡ   CT5（本安）

密封圈

氟橡膠

傳感器膜片

不銹鋼316L

產品重量

約200克

型號

量程

精度

輸出

安裝螺紋

電氣連接

特定參數

SUAY75

-100KPa~0

...10KPa

...260MPa

量程可選

4:±0.1%FS

2:±0.25%FS

1:±0.5%FS

A1:4-20mA

V1:0-5V

V2:1-5V

V3:0-10V

V4:0.5-4.5V

D:RS485

V0:定制

M1:M20*1.5

M2:G1/4

可選：

M3:G1/2   M4:NPT1/4

M0:定制

N1:直出2米

N2:赫斯曼

     插頭

N3:航空插頭

L:顯示

P:平膜型

E:本案防爆

SUAY75.1.A1.M1.N1.E
