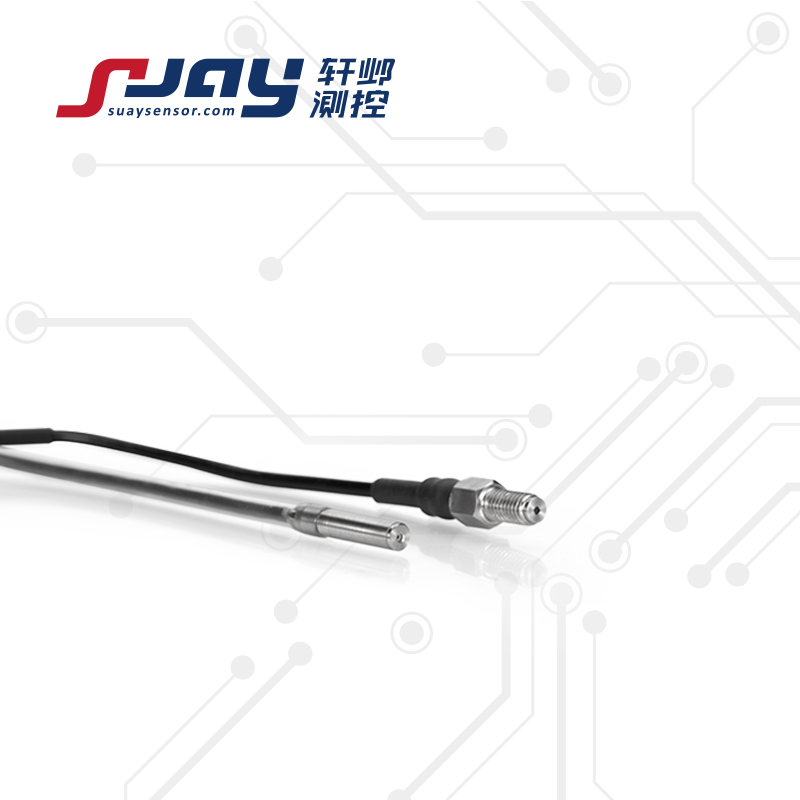

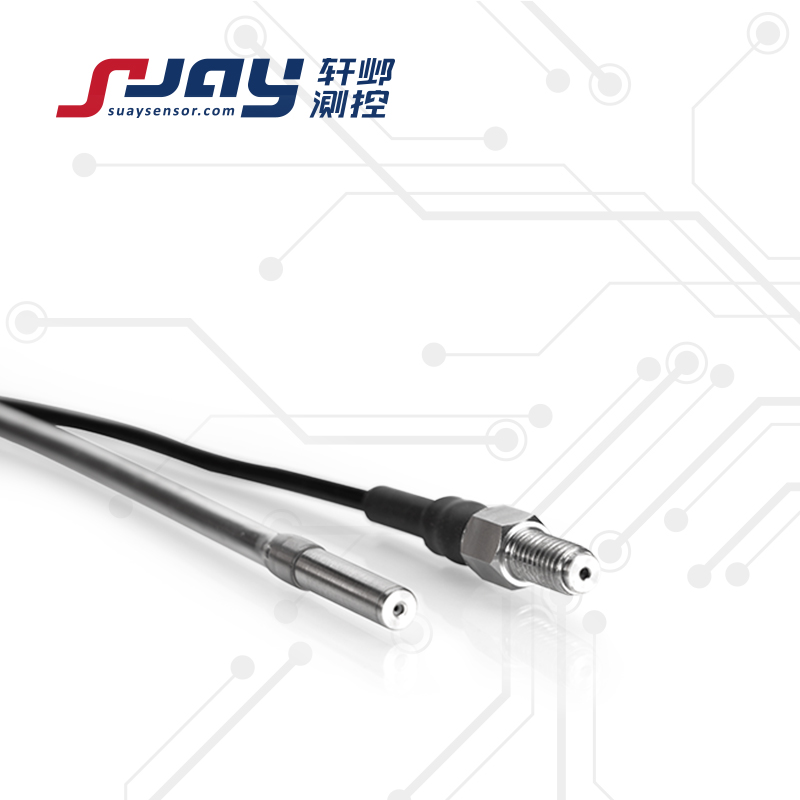

小尺寸壓力變送器

測量介質

與316不銹鋼兼容的氣體或液體

靜態精度①

±0.1%FS       ±0.25%FS        ±0.5%FS

外形尺寸

Φ3、Φ5、M6、M8、M10（可定制）

固有頻率

10KHz~1MHz

產品結構

變送器：分體式

信號輸出/供電

4-20mA  0-5V    0-10V  1-5V

12-36VDC（典型24VDC）

mV信號

恒壓源/恒流源

數字信號輸出RS485

5VDC/5-16VDC/24VDC

工作溫度

-40～85℃

補償溫度

-10～60℃

貯存溫度

-40～100℃

長期穩定性

典型：±0.1%FS/年        最大：±0.2%FS/年

零點溫度漂移

典型：±0.02%FS/℃       最大：±0.05%FS/℃

靈敏度溫度漂移

典型：±0.02%FS/℃       最大：±0.05%FS/℃

過載能力

2倍滿量程壓力或最大110MPa（取最小值）

有效測量壽命

﹥106壓力循環（P:10-90%FS）

抗振動性

20g   （IEC 60068-2-6）

抗沖擊性

20g，11mS

分辨率

大于10-5（通常受限采集顯示設備，理論無限小）

負載電阻

≤（U-12）/0.02 Ω（電流輸出）        >100KΩ（電壓輸出）

絕緣電阻

200M?，100VDC

電氣連接

接插件或直出電纜2m

接口及殼體材料

304/316L不銹鋼

外殼防護

IP65（插頭型）           IP67（電纜型）　

安全防爆

Ex iaⅡ CT5（本安）

密封圈

氟橡膠

傳感器膜片

不銹鋼316L

產品重量

傳感器約20-30克，變送器約300克
